消防供水及消防栓系统

第一节消防供水及设施

一、消防给水系统

(1)常高压消防给水系统

供水系统始终能满足水灭火系统所需的工作压力和流量。

(二)临时高压消防给水系统

不能满足水灭火系统所需的工作压力和流量，火灾发生时应启动消防泵。该系统还可以向任何水灭火系统供水。

(3)低压消防给水系统

能满足车载或手抬移动消防水泵等取水所需的工作压力和流量的供水系统。平时管网压力较低，火灾发生后，消防队员打开*近的室外消火栓，将消防车与室外消火栓连接，从室外吸水加入消防车内，然后利用消防车直接加压灭火，或者由消防车通过水泵接合器向室内管网加压供水。

(一)设置要求

设置消防泵和消防转运泵时，应设置备用泵。

自动喷水灭火系统可按一备或二备的比例设置备用泵。

在下列情况下，无设备泵。

1）建筑高度小于54m住宅和室外消防供水设计流量小于或等于25L/s时。

2）室内消防给水设计流量小于或等于10L/s的建筑。

(二)消防泵的选择

1、消防泵的流量和扬程应符合以下要求：

1 )消防水泵的性能应满足消防给水系统所需的流量和压力要求；

2）流量扬程性能曲线为无驼峰、无拐点的光滑曲线。零流量压力不得大于设计压力的140%，也不得大于设计压力的120%。

3）驱动功率应满足所选水泵流量扬程性能曲线上任何运行所需功率的要求。

4）当出口流量为设计流量的150%时，出口压力不得低于设计工作压力的65%。




5）采用电机驱动的消防泵时，应选用电机干式安装的消防泵。

6）泵轴的密封方式和材料应满足低流量消防泵的要求。

7）同一泵组消防水泵型号应一致，工作泵不得超过3台。

8 )多台消防泵并联时，应检查流量叠加对消防泵出口压力的影响。




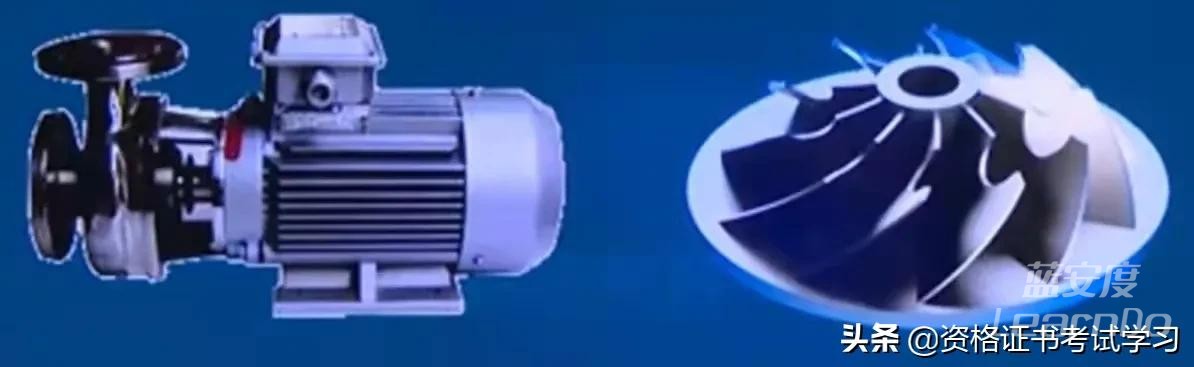

2、消防泵的主要材料应符合下列规定：

水泵外壳应为球墨铸铁；

叶轮应为青铜或不锈钢。




3、柴油机消防泵应符合下列规定：

1）压缩点火柴油机应使用；

2）海拔高度和环境温度对柴油机功率的影响应验证额定功率；

3 )应具有连续工作能，试验运行时间不小于24h；

4）电池应保证消防泵随时自动启动泵的要求；

5）柴油机消防据火灾延续时间确定，柴油机消防泵油箱内储存的燃料储量不得小于50%。

(三)消防泵串联并联

当流量不变时，消防泵的串联可以增加扬程。

并联消防泵的作用主要是增加流量。

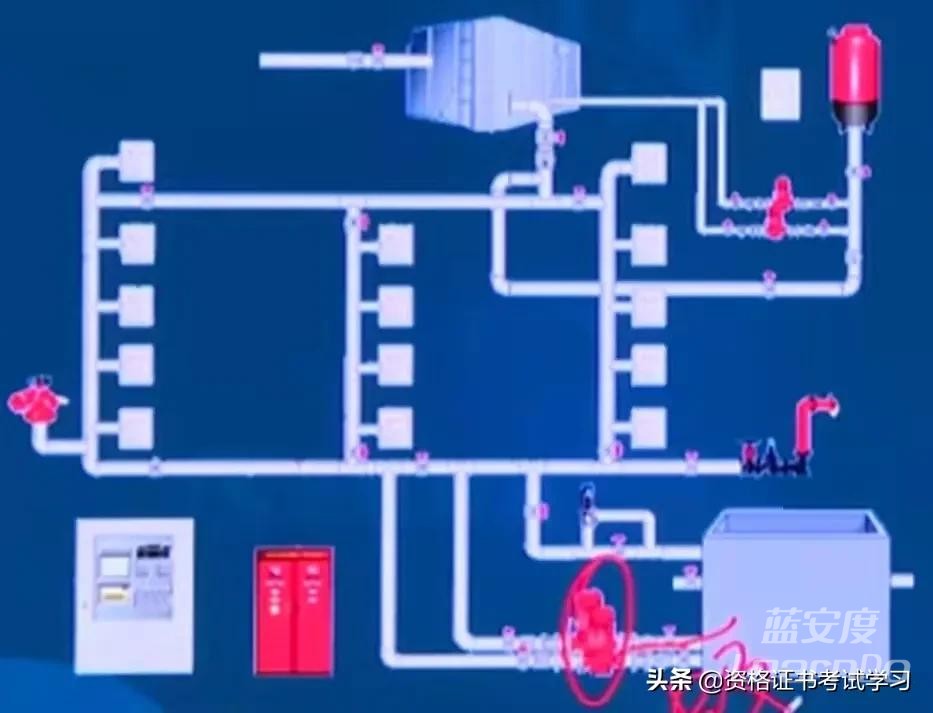

(4)消防泵吸水

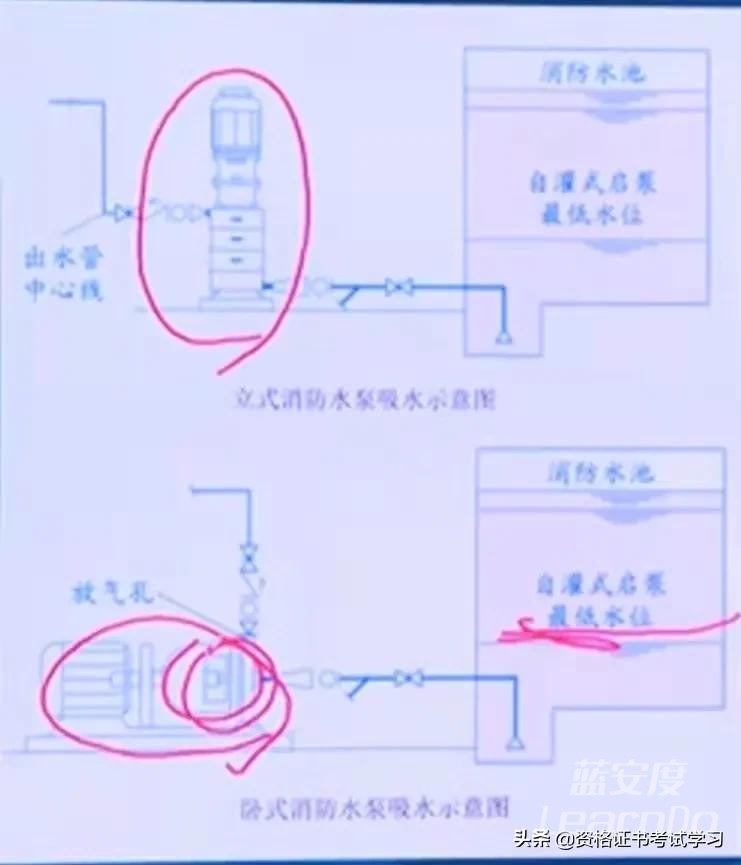

1）消防泵应采用自灌水吸水。

2）消防泵直接从市政管网抽水时，应在消防泵出水管上设置空气隔断倒流防止器。

3）吸水口无吸水井时，应设置旋流防止器。




(五)消防泵管道布置要求

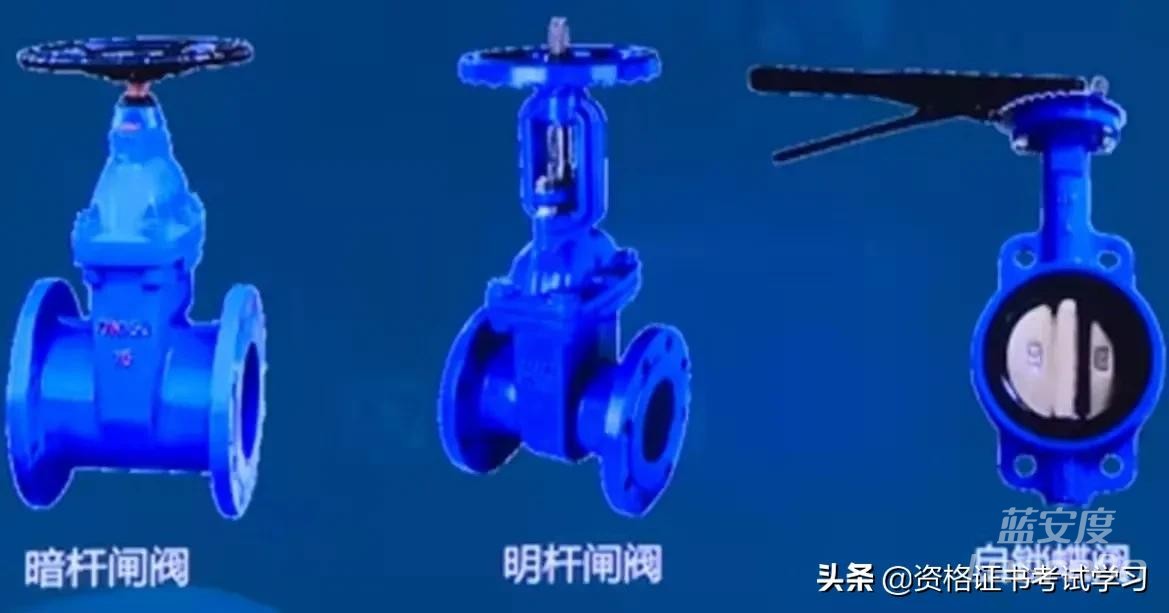

认识阀门：

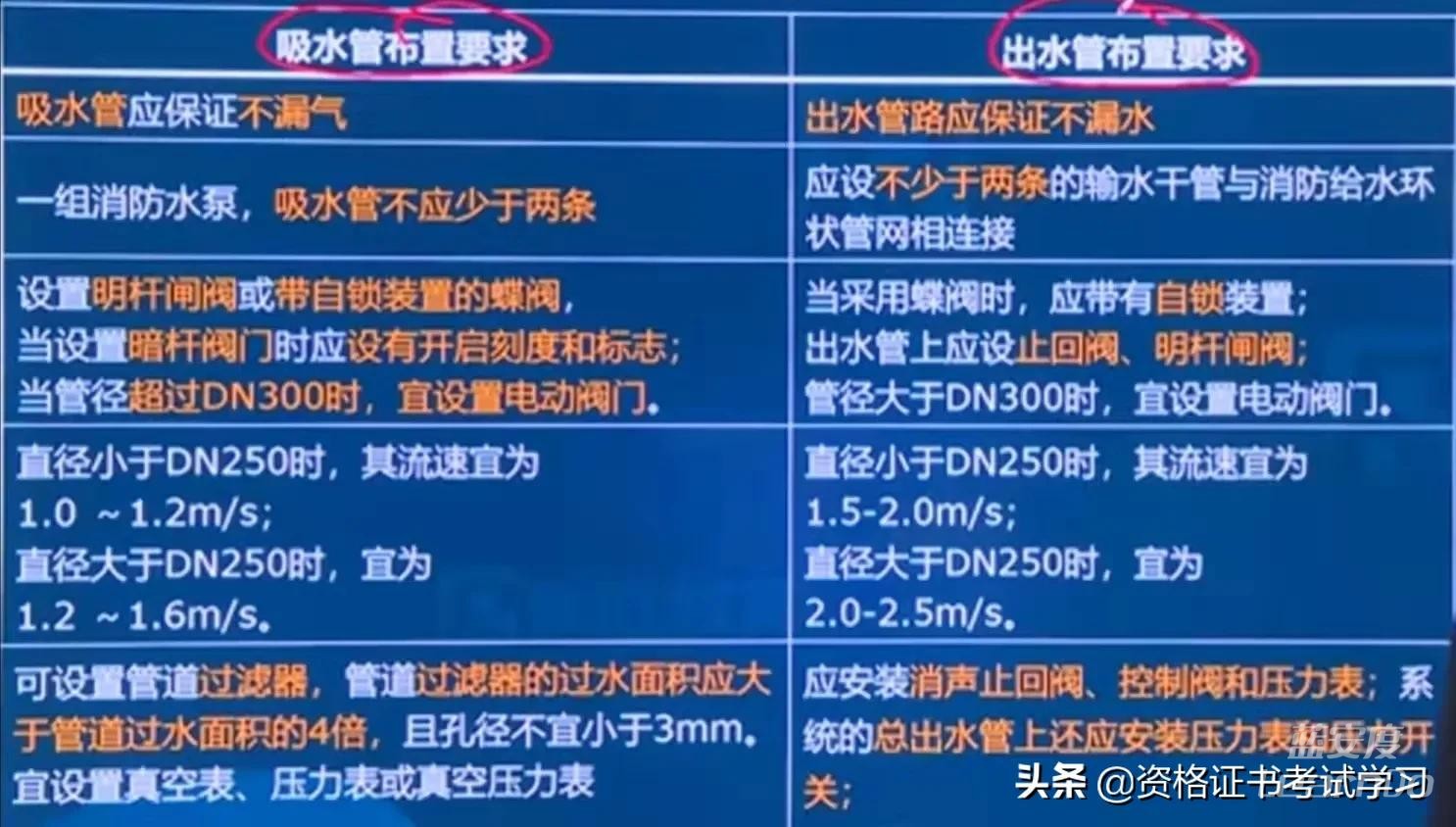

1、消防泵吸水管的布置要求

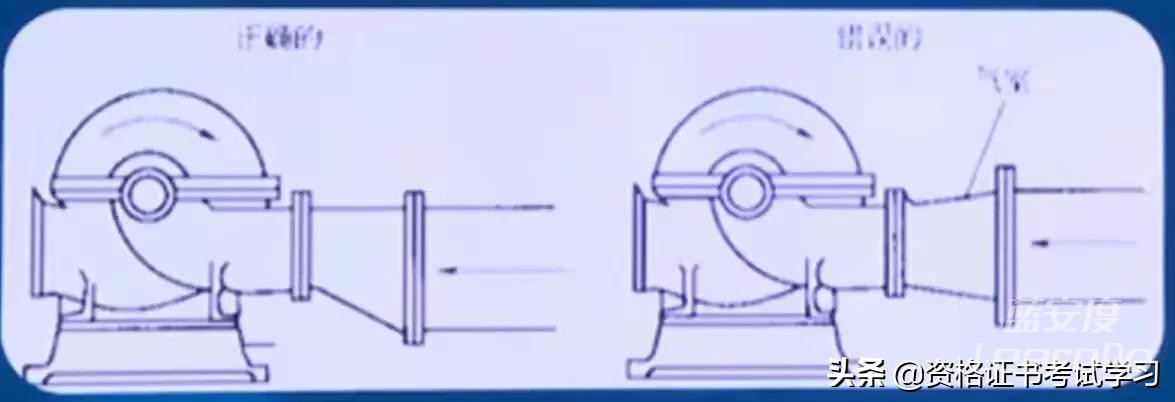

2）消防泵吸水管的布置应避免气囊的形成。

3)消防泵吸水管水平管段无气囊和漏气。变径连接时，应采用偏心异径管件和管顶平接。

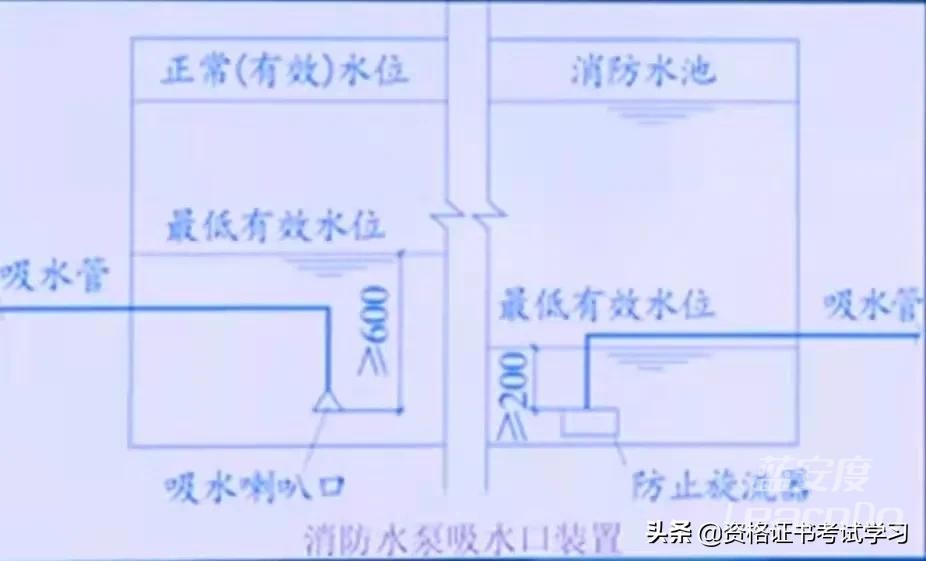

4）消防泵吸水口的淹没深度应满足消防泵在*低水位运行安全的要求，消防池*低有效水位下吸水管喇叭口的淹没深度不得小于600mm，使用旋流防止器时，淹没深度不得小于200mm。




7）消防泵吸水管穿过消防水池时，应采用柔性套管；

使用刚性防水套管时，应在水泵吸水管上设置柔性接头，管径不得大于DN150。

4.一组消防泵应在消防泵房内设置流量和压力试验装置，并应符合下列规定：

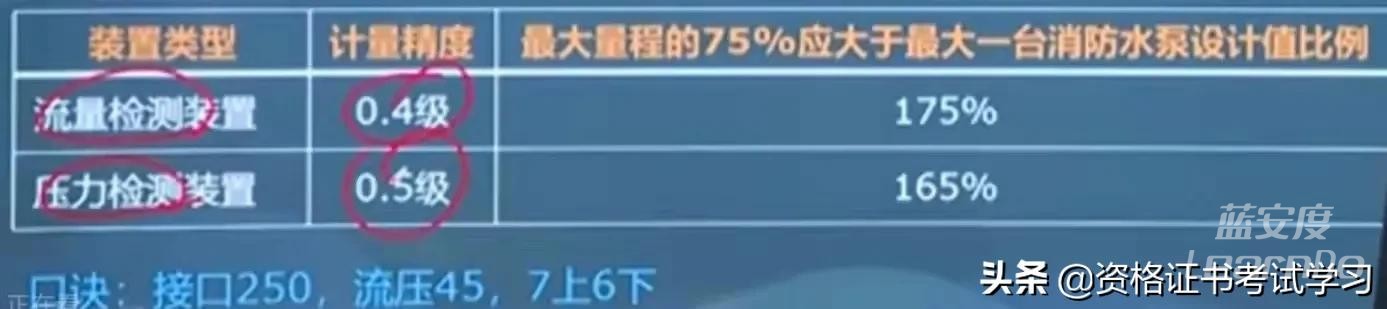

1.单台消防给水泵的流量不大于20L/s、设计压力不大于0.50MPa泵组应预留流量计和压力计接口，其他泵组应设置流量和压力测试装置；

2 消防泵流量检测装置的测量精度应为0.4*大范围的75%应大于*大消防泵设计流量值的175%；

3 消防泵压力检测装置的测量精度应为0.5*大范围的75%应大于*大消防泵设计压力值的165%；

4)每个消防泵出水管应设置DN65对于试水管，应采取排水措施。









（6）消防泵的启动装置和动力装置

1、启动设置消防泵

1）消防泵应手动启动、停止和自动启动，并确保从接收泵信号到泵正常运行的自动启动时间不大于2min。消防泵不得设置自动停泵控制功能，停泵由有管理权限的工作人员根据消防情况确定。

2）消防泵应直接自动启动设置在消防泵出水管上的压力开关、高消防水箱出水管上的流量开关或报警阀压力开关上的开关信号。消防泵室内的压力开关应引入消防泵控制柜。

3）消火栓按钮不应作为直接启动消防泵的开关，而应作为发出报警信号或启动干式消火栓系统的开关。

2、消防泵控制柜的设置要求

1）消防水泵控制柜在平时应使消防水泵处于自动启泵状态。

3）专用消防水泵控制室设置消防水泵控制柜时，其防护等级不得低于IP30；与消防泵设置在同一空间时，其防护等级不得低于IP55。

4）消防泵控制柜应采取措施，防止被水淹没。消防泵控制柜应在高温潮湿的环境下设置自动防潮除湿装置。

5）消防泵控制柜应设置机械应急泵启动功能，确保控制柜控制线故障时有管理权限的人员在紧急情况下启动消防泵和机械应急启动，确保消防泵报警5.0min正常工作。

6.紧急情况下，应设置打开柜门的装置。

7.消防泵控制柜应具有显示消防泵工作状态和故障状态的输出端和远程控制消防泵启动的输入端。控制柜应具有自动检查可调、显示检查状态和信号的功能，对话界面应具有中文语言，图标应易于识别和操作。

3、消防泵动力装置

1）消防泵、消防稳压泵、消防转运泵应不间断供电，也可采用

内燃机作为动力装置。

2）消防泵双电源自动切换时间不得大于2s，一路电源与内燃机电源的切换时间不得大于15s。




消防给水管道的设计流量不得大于2.5m/s，自动水灭火系统管道设计流量应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084.《泡沫灭火系统设计规范》GB 50151，《水喷雾灭火系统设计规范》GB50219 及《固定消防炮灭火系统设计规范》GB 50338有关规定，但任何消防管道的供水流量不得大于7m/s。

补充：自喷规范要求：

9.2.1 管道内的水流速度应采用经济流速，必要时可超过5m/s，但不应大于10m/s。

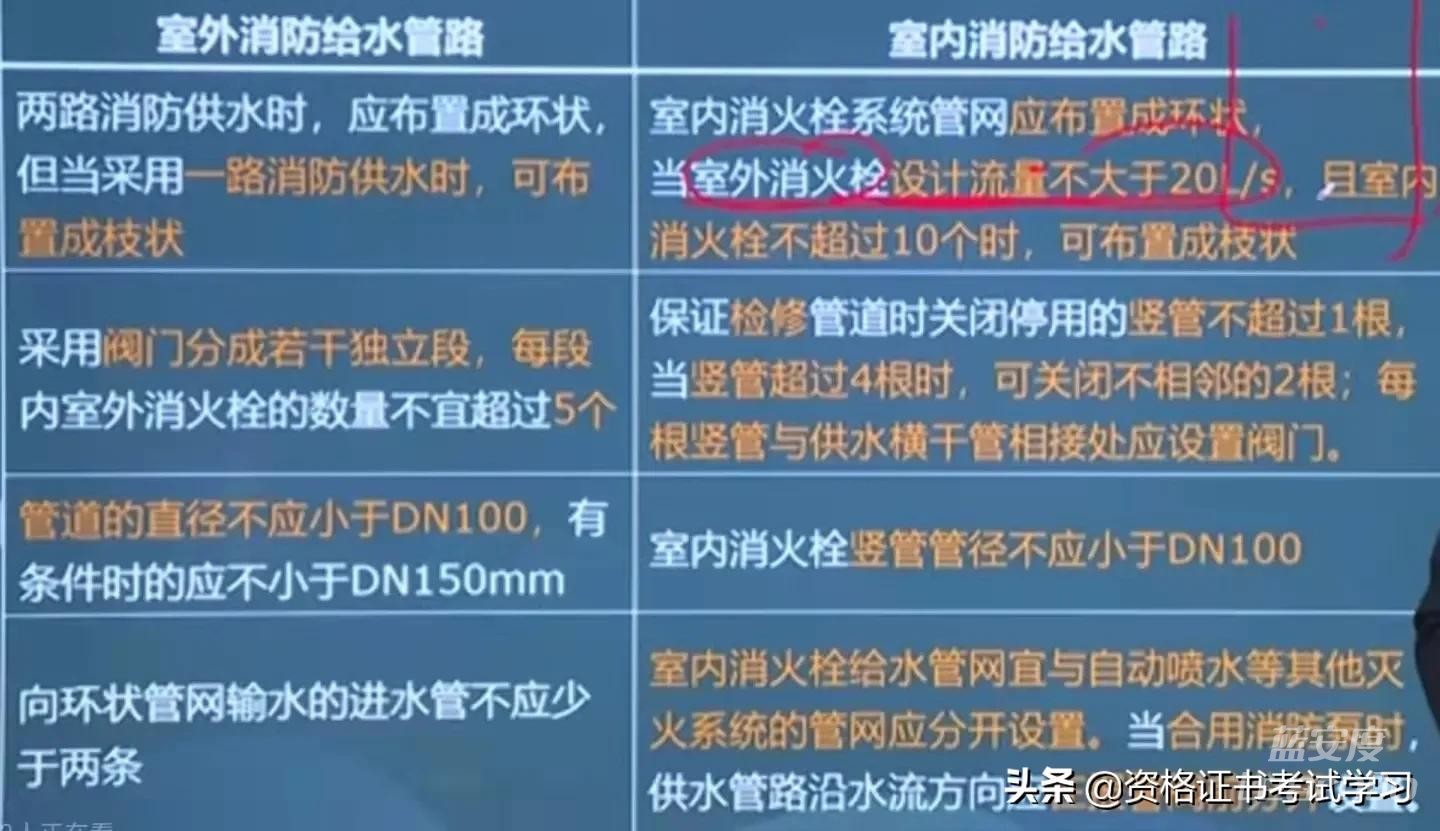

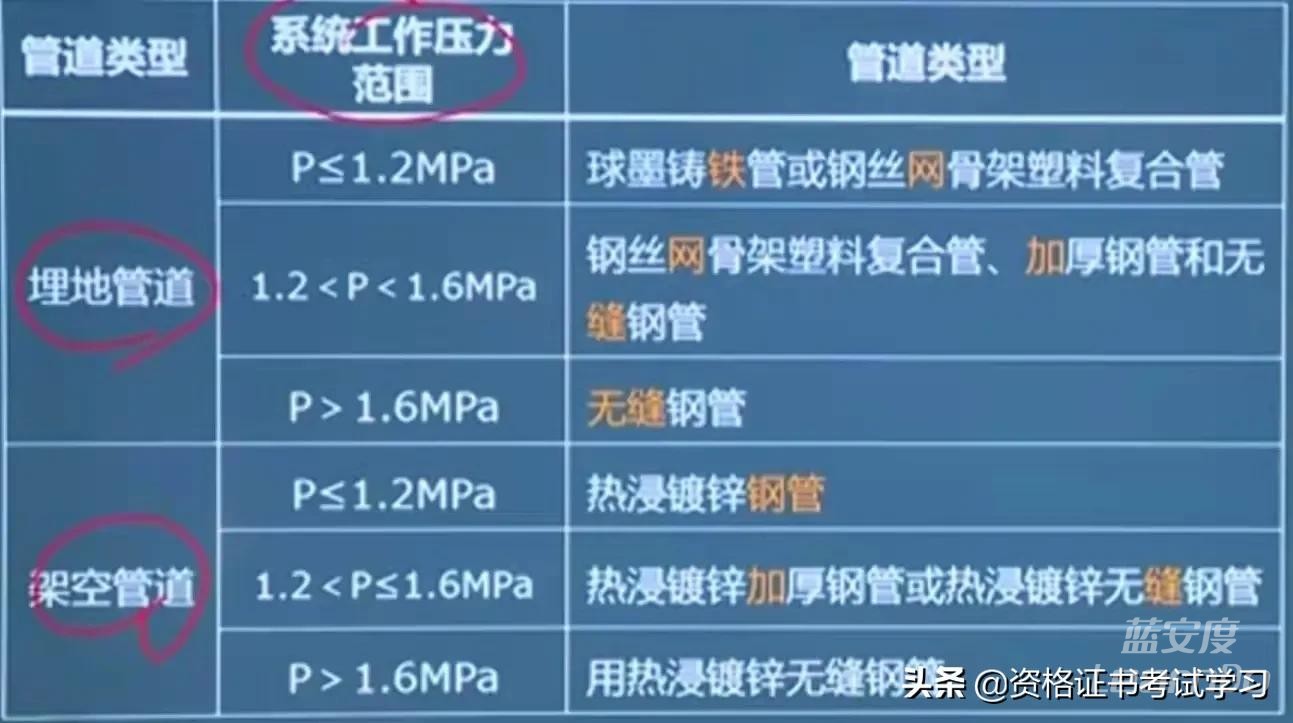

(1)室外管道-管道

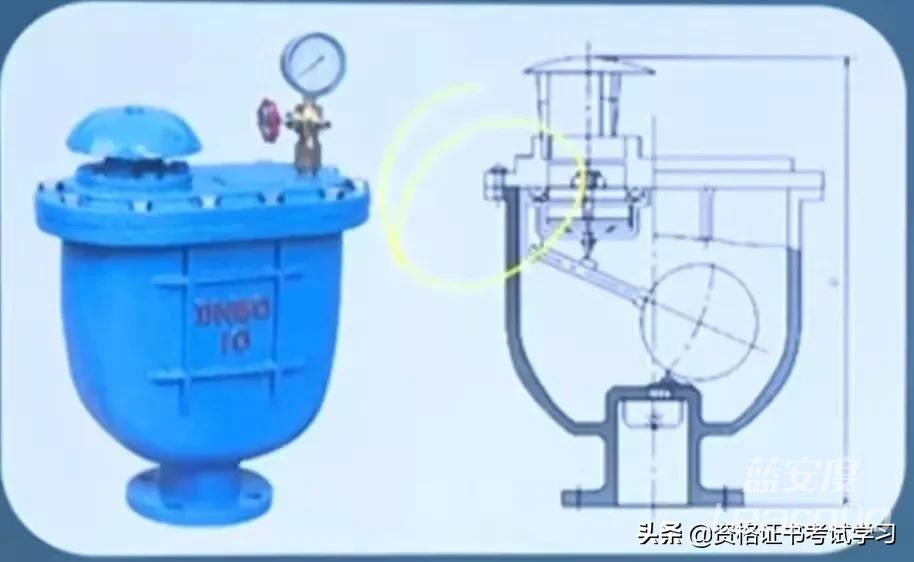

2）自动排气阀应设置在消防给水系统管道的*高点。




3）消防泵出水管上的止回阀应用水锤消除，当消防泵供水高度超过时24m水锤消除器应用于时间。

三、水泵接合器




（一）组成

水泵接头由阀门、安全阀、止回阀、螺栓排水阀和连接弯管组成。止回阀、安全阀和阀门按水泵接头给水方向依次进行。




(二)设置要求

1）设置场所

①高层民用建筑；

2、其他五层以上的多层民用建筑；

3、没有消防供水的住宅

4、超过两层或大于建筑面积10000㎡地下或半地下建筑(室)

5、室内消火栓设计流量大于室内消火栓设计流量10L/ s 平战结合人防工程，

6、四层以上的高层工业建筑和多层工业建筑；⑦室内消火栓给水系统应设置城市交通隧道水泵接合器；

8、消防水泵接合器应设置自动喷水灭火系统、水喷灭火系统、泡沫灭火系统和固定消防炮灭火系统。

公式：农民工搞五四，二弟打万平，十胜防隧道，水雾消防炮(泡)。

2）消防水泵接合器的供水流量应为每个10~15L/s计算。各水灭火系统消防泵接头设置的数量应根据系统设计流量确定，但当计算数量超过3时，可根据供水可靠性适当减少；

3）水泵接合器应设置在便于消防车在室外使用的地方，与室外消火栓或消防池的距离不得小于15m，并不宜大于40m。

4、消防供水为垂直分区供水时，应在消防车供水压力范围内设置泵接头；当建筑高度超过消防车供水高度时，消防供水应在设备层等方便操作的地方设置手动泵或移动泵接力供水的吸水和压力接口。

7、墙体消防水泵接合器的安装高度应为0.70m;

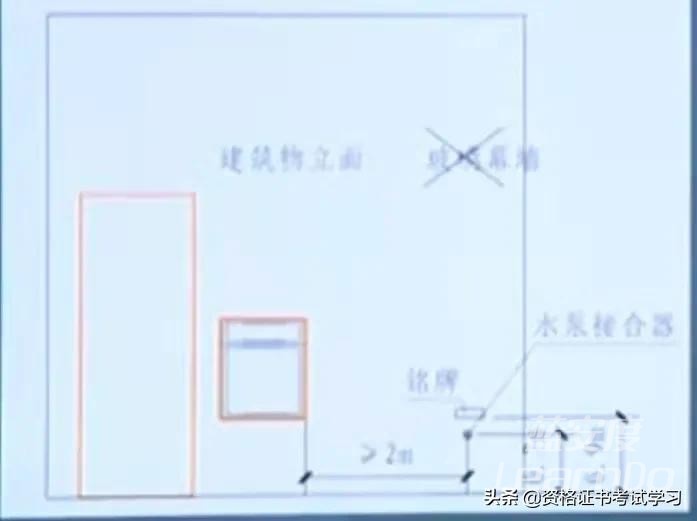

8、与墙上门、窗、孔、孔的净距离不得小于2.0m，玻璃幕墙下不得安装；

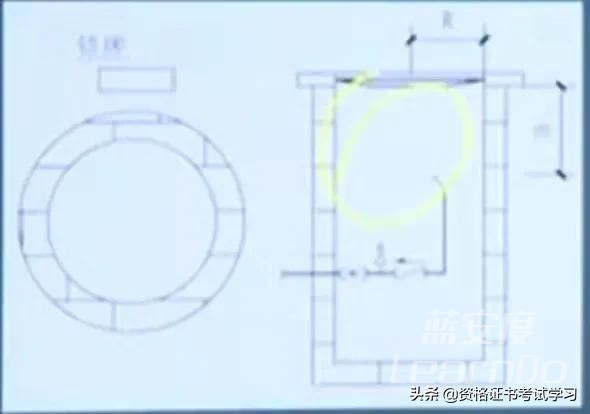

9）地下消防泵接头的安装应使进水口与井盖地面的距离不大于0.40m，不小于井盖半径。

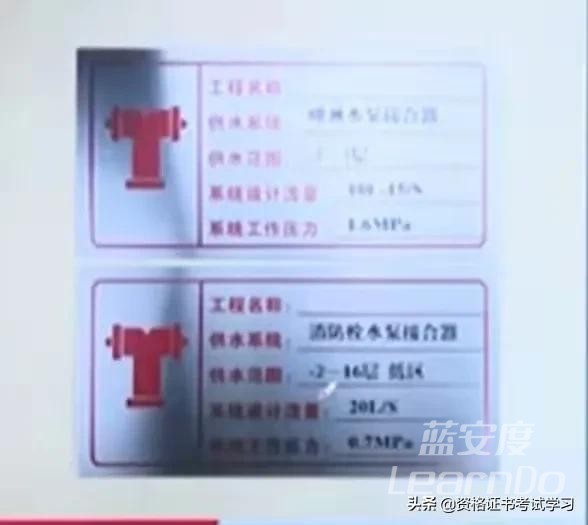

10）永久标志铭牌应设置在水泵接头处，并标明供水系统、供水范围和额定压力。









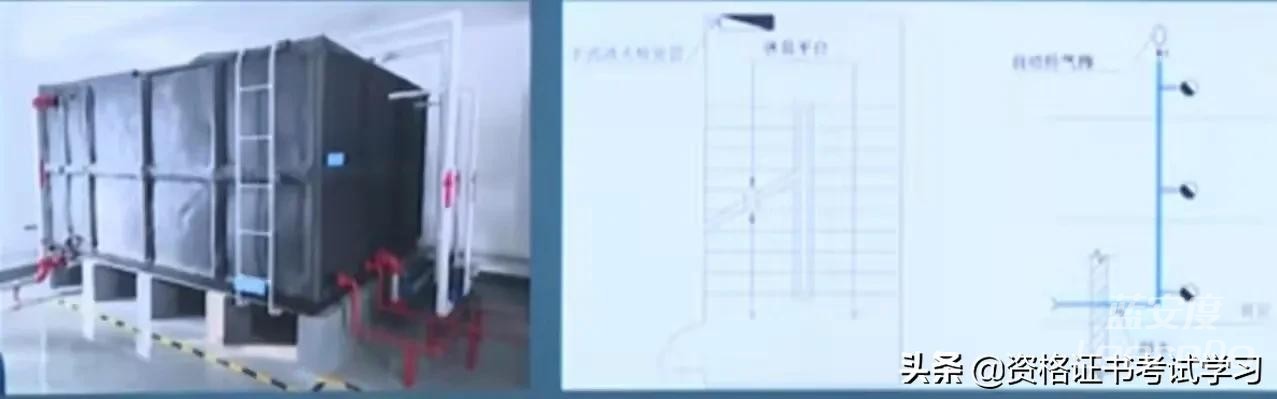

(一)消防水箱

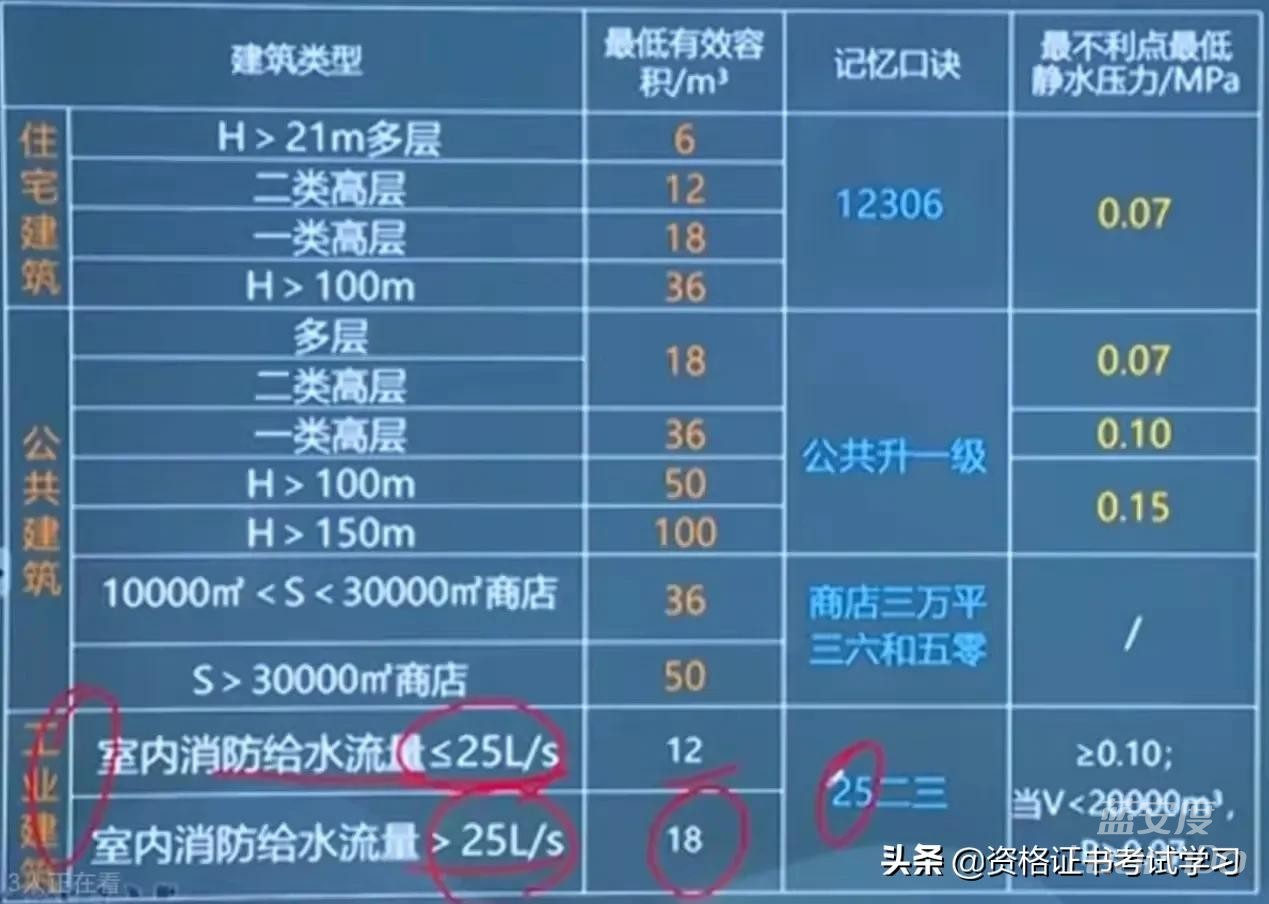

高位消防水箱临时高压消防供水系统的有效容积应满足初始消防用水量的要求。

设置常高压供水系统，保证*不利点消火栓和自动喷水灭火系统的水量和水压，或设置干式消防竖管的建筑，不得设置消防水箱。

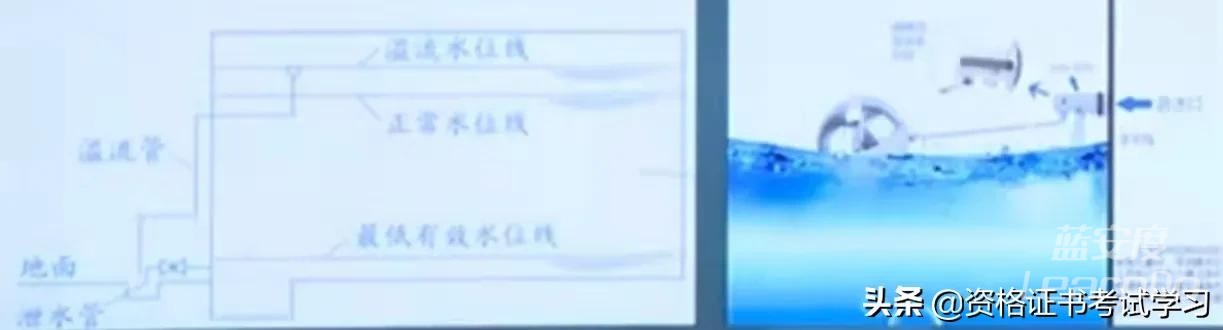

2）消防水箱应满足进水管径8h满水要求，但管径不小于DN32，进水管宜设置液位阀或浮球阀。

3）溢流管的直径不得小于进水管的两倍，也不得小于DN100，溢流管喇叭口直径不得小于溢流管直径1.5~2.5倍。

4）高位消防水箱出水管径应满足消防设计流量的要求，不得小于DN100。









5）高消防水箱出水管应低于高消防水箱的*低水位，并设置止回阀，防止消防水进入高消防水箱。

四、增(稳)压设备

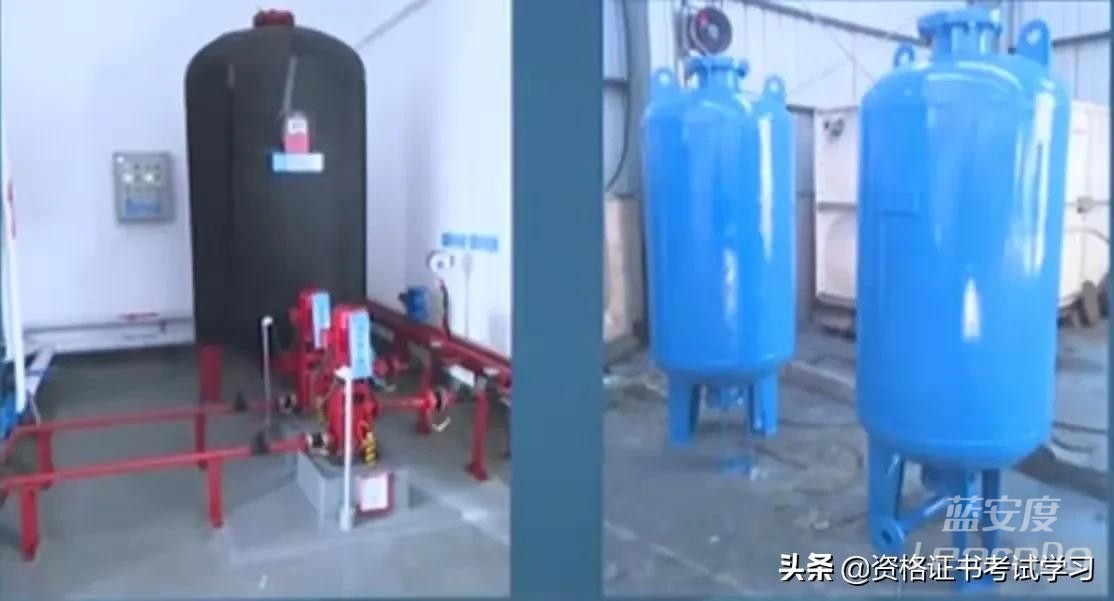

增压设备-一般由稳压泵、隔膜气压罐、管道附件及控制装置组成。




稳压泵

消防稳压泵还应配备备用泵，通常可以按照一用一备的原则选择。稳压泵应采用单吸或多吸离心泵；泵壳、叶轮等主要部件应采用不锈钢。

1、稳压泵的工作原理











2.确定稳压泵流量

消防给水系统消防稳压泵的设计流量不得小于消防给水系统管网的正常泄漏和系统的自动启动流量；

无管网泄漏数据时，稳压泵的设计流量应为消防给水的 1%-3而且不小于 1L/s。

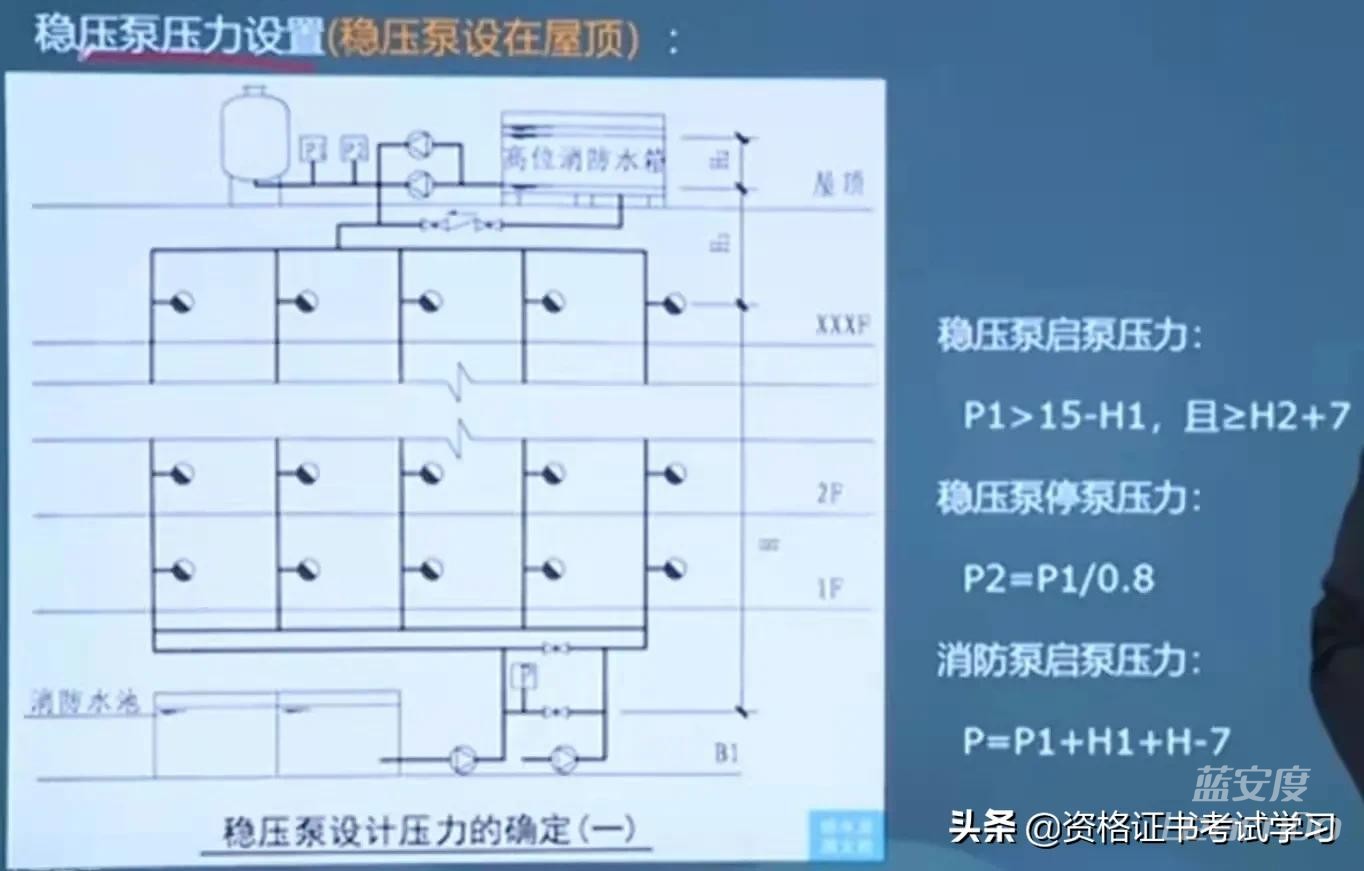

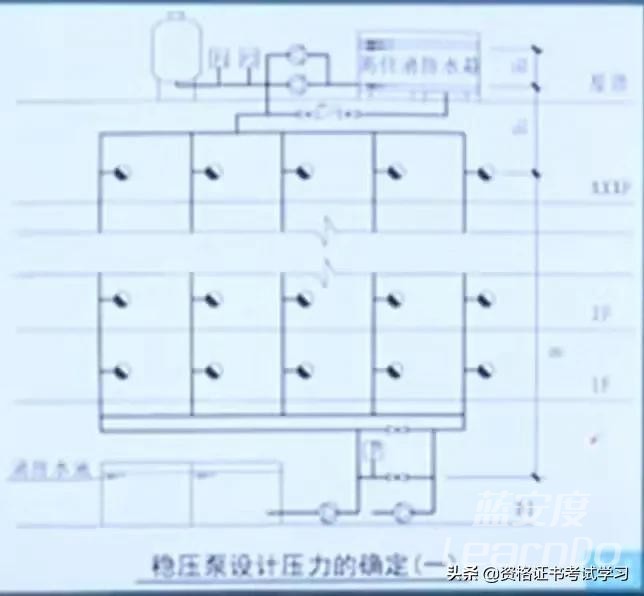

3.稳压泵设计压力的确定

稳压泵的设计压力应满足以下要求：

1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07-0.10Mpa

3）稳压泵的设计压力应保持系统*不利点的静水压力0.15MPa。

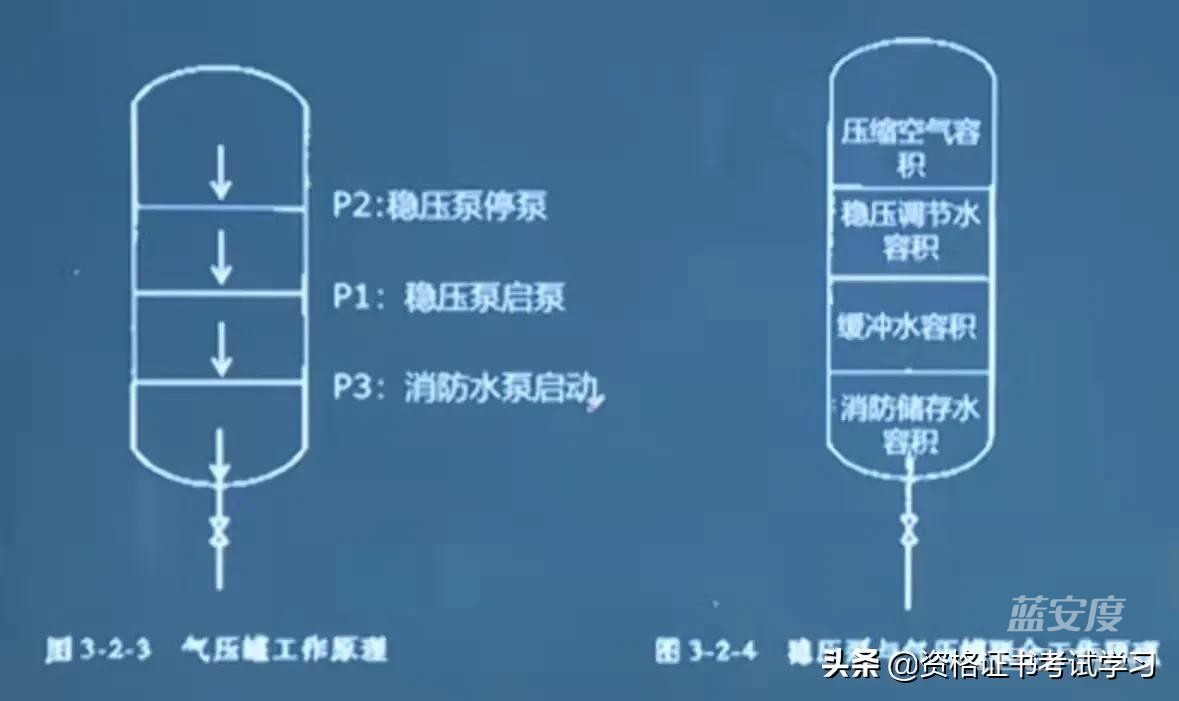

(二)气压罐

稳压泵通常与小型气压罐一起使用。使用气压罐时，根据稳压泵启动泵的次数，调节容积不得超过15次/h但有效体积不应小于150L。
